产品规格书
产 品 名 称：
（Product Name)： LED防水开关电源
产 品 型 号：
(Product Mode)： VH 200-24E235
客 户 名 称：
(Customer Name)：
客户产品型号：
(Customer Mode)：
日 期：
(Date)：
|
拟制 （Development） |
审核 (Audit) |
客户承认 (Customer Approved) |
|
|
|
|
地址：广东省珠海市南屏科技工业园屏东四路5号
(N0.5,Pingdong Fourth Road, Nanping Science & Technology Industrial Park, Zhuhai,Guangdong, China)
电话(Tel)：(+86)756-6118771/772
传真(Fax)：(+86)756-6118372
网址(Url)：http://www.hua-ju.com
http://huaju88.1688.com
一、 适用范围
本机型适用于LED室内、室外防水开关电源使用。
二、 型号说明
V H 200 – 24 E235
表示产品机壳编号是“E235”
表示输出额定电压是“24V”
表示输出额定功率是“200W”
表示“常规机型”
表示输入电压范围是“170～265VAC”
表示“恒压电源”
三、 认证、引用标准
|
认证 |
CE |
|
引用标准 |
IEC 61347 |
四、 技术参数标准
|
输入 |
输入电压范围 |
AC170～265V |
|
额定输入电压 |
AC220V |
|
|
输入最大电流 |
≤2.6A |
|
|
工作频率 |
47～63Hz |
|
|
输入功率因数 |
≥0.55 |
|
|
输出 |
额定输出电流 |
DC8.33A |
|
额定输出电压 |
DC24V |
|
|
输出电压精度 |
±0.5V |
|
|
最大输出功率 |
200W |
|
|
短路保护 |
输出短路保护；解除短路可恢复正常工作 |
|
|
超载 |
超载＞120%保护 |
|
|
绝缘强度 |
输入—输出 |
1、 在相对湿度91～95%，温度20～30℃的环境中放置48小时后，测试500VDC，绝缘阻抗≥50MΩ。 2、 有接地，测试AC1500V，漏电流＜5mA，通电60S。 3、 无接地，测试AC3750V，漏电流＜5mA，通电60S。 |
|
输入—机壳 |
||
|
SELV |
符合 |
|
|
效率 |
≥84% |
|
|
纹波 |
≤800mVpp |
|
|
对地电压 |
≤10VAC |
|
|
防护等级 |
IP67 |
|
|
过温保护 |
机壳85℃以上过温保护 |
|
|
绝缘电阻 |
≥10MΩ@500Vdc（输入-输出） |
|
|
工作环境温度 |
-40℃～+50℃ |
|
|
储存环境温度 |
-40℃～+80℃ |
|
|
散热方式 |
自然传导散热 |
|
五、 接线说明
输入接线（INPUT）：棕色线接火线“L”；蓝色线接零线“N”；黄色/绿色线接地线“大地”。
输出接线（OUTPUT）：棕色线接正极“+”；蓝色线接负线“-”。

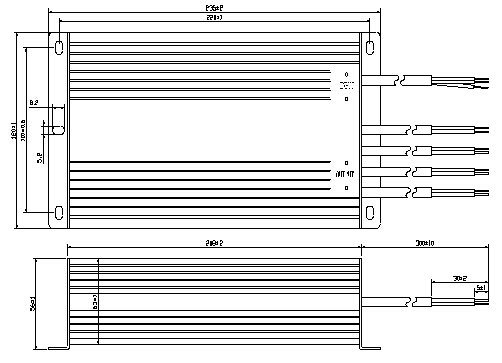

六、 外形与安装尺寸
|
|
|
|
外壳材料：铝壳 |
外形尺寸（mm）：L300×W120×H56 |
|
输入线规格 |
型号：VDE H03VV-F 3G0.75mm2 线长：300mm |
|
输出线规格 |
型号：VDE H03VV-F 2*0.75mm2 线长：300mm×2条 |
.jpg)
七、 产品包装
|
1、内盒尺寸图片
每内盒装机数量为：1PCS |
2、外箱尺寸
每外箱装机数量为：5PCS |
|||
|
内盒尺寸（mm）：L240×W125×H80 |
内盒材料：纸盒 |
数量：1PCS/盒 |
重量：2800g |
|
|
外箱尺寸（mm）：L450×W265×H155 |
内盒材料：纸箱 |
数量：5PCS/箱 |
总重量：15Kg |
|
.jpg)
.jpg)
